GQ50油管環保清洗機,是公司設計開發的一種用于油田修井作業時,對抽油桿、油管內腔及外表面進行清洗設備。
油管清洗廠進行清洗。需要把抽油桿、油管從油田井口運輸?shù)接凸芮逑磸S進行清洗,清洗完成后,再運回井口現場。這種方法,使用的設備較多,費用較高,用時較長。另一種方法是在油田井口現場直接用高壓鍋爐車對抽油桿、油管進行人工清洗。其作業時完全暴露在自然環境中,對環境造成巨大的污染,并且容易對操作人員造成傷害。
吸收以上兩種方法的優點,我們設計開發出GQ50油管環保清洗機。在修井現場對起、下的抽油桿、油管內腔及外表面進行自動密閉清洗,清洗液循環利用,設備總功率不能超過50kw。

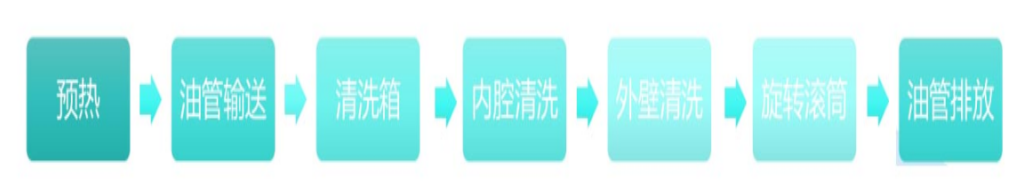

關鍵技術
? 保溫結構設計
? 清洗結構:滾筒設計
? 清洗噴頭布置
? 自動控制系統:電加熱鍋爐蒸汽調節系統和自動配水循環系統
技術創新
? 油管井口輸送裝置:一部分采用可調導軌、滑動小車結構,用于將起出的管柱輸入清洗箱內,二部分采用鏈輪、鏈條結構,用于將清洗好的管柱排放在油管橋架上。

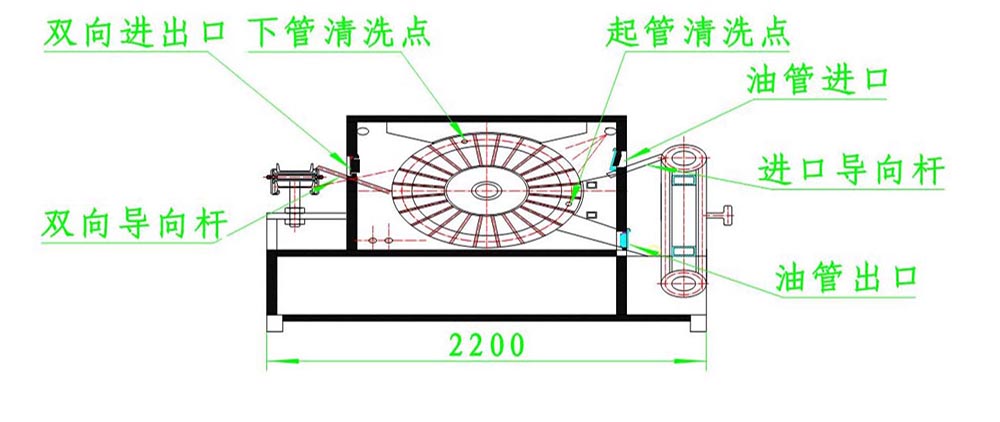

? 清洗箱:外壁采用保溫結構,清洗箱下部為沉沙箱、污水箱和鍋爐水箱,上部安放清洗裝置,后端部安裝電加熱鍋爐、控制部分和柱塞泵,上部兩側安裝油管井口輸送裝置。
序號 | 名稱 | 參數 | 備注 |
1 | 額定功率 | 50Kw | |
2 | 蒸發量 | 65Kg/h | |
3 | 清洗速度 | 60根/h | |
4 | 占地面積 | 長x寬x高 (m) 1x2.2x2 | |
5 | 重量 | 8500kg |
該設備利用井場電源加熱清洗箱內的電鍋爐,產生高溫蒸汽,在修井現場對起下管柱進行清洗。整個清洗過程在完全密封的清洗箱內進行,清洗時產生的污水經過分離循環使用,不產生廢水污染。

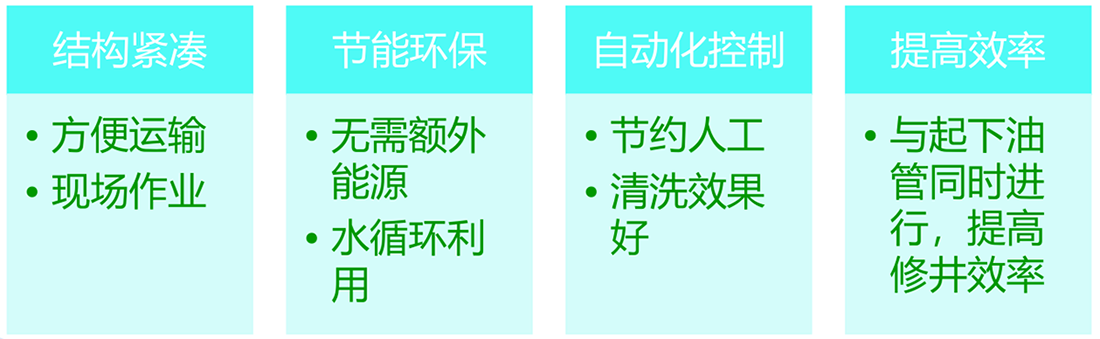

設備運行功率較低(50KW左右),井場電源完全能夠滿足要求,使用方便,清洗過程用PLC自動控制,操作簡單,在起下管柱(抽油桿、油管)的同時進行清洗,無需外運管柱,節約修井時間,是在小修作業時優選設備,應用于國內各大油田。
